Videoscopio Mitcorp X3000 HD con medición 3D
X3000 HD 3D
Medición 3D en pantalla durante la inspección.
Disponibilidad: Venta Alquiler
Precio a cotizar
X3000 HD 3DEspecificaciones técnicas
- Pantalla
- Táctil LCD 7" desmontable, 1024 × 600
- Imagen / video
- 2560 × 1440 / 1920 × 1080
- Sonda
- Ø 6,0 mm, visión dual, tungsteno, IP67
- Medición 3D
- Active Stereo, distancia al objeto 10 – 40 mm
Visto en campo
Descripción
El X3000 combina una sonda de visión dual, con cámara frontal y lateral en la misma punta, y la tecnología patentada Active Stereo de Mitcorp: captura la zona, la reconstruye en 3D en menos de 10 segundos y permite medir el defecto directamente en la pantalla táctil de 7".
Mide longitud, profundidad, área, ángulos y radios de grietas, picaduras, desgaste o corrosión en álabes de turbina, tuberías, soldaduras y componentes de motor, sin desmontar el equipo.
Características destacadas
- Reconstrucción 3D lista para medir en menos de 10 s
- Cámaras frontal y lateral en una sola sonda, sin puntas espejo
- 7 modos de medición: punto a punto, punto a línea, profundidad, área, ángulo, radio y plano de referencia
- Batería intercambiable de 8680 mAh, unas 5 h de trabajo
- Modo manos libres con monópode
- Probado según MIL-STD-810H: vibración, caída en tránsito y atmósfera explosiva
Medición 3D
Siete formas de dimensionar un defecto.
Capture la zona, reconstrúyala en 3D y mida sobre el modelo, en la misma pantalla y sin salir de la inspección.
- 01

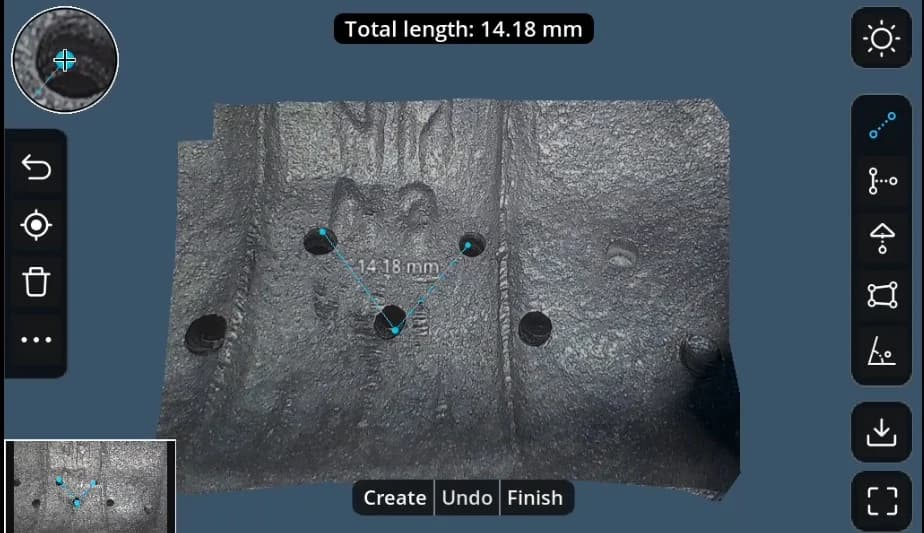

Punto a punto
Distancia entre dos puntos: longitud de grietas, rayas o discontinuidades de soldadura.
- 02

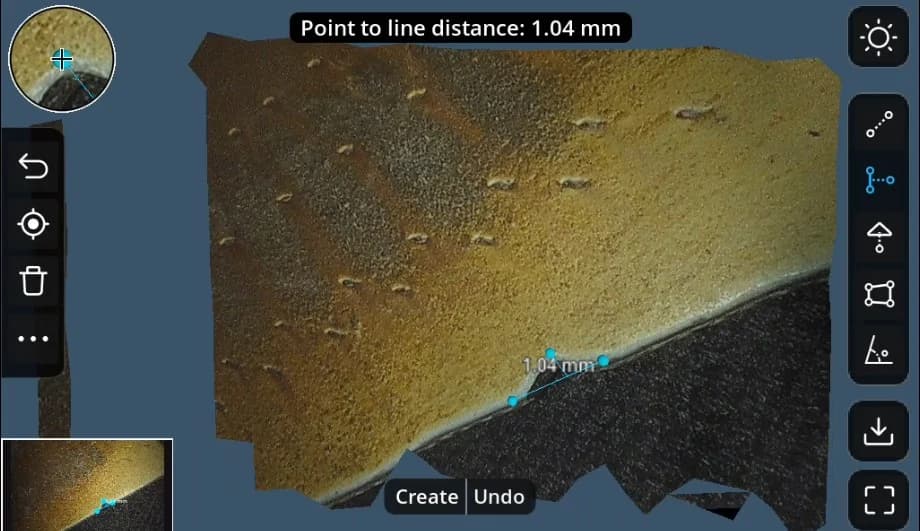

Punto a línea
Distancia perpendicular de un punto a una línea: posición de un defecto respecto a un borde.
- 03

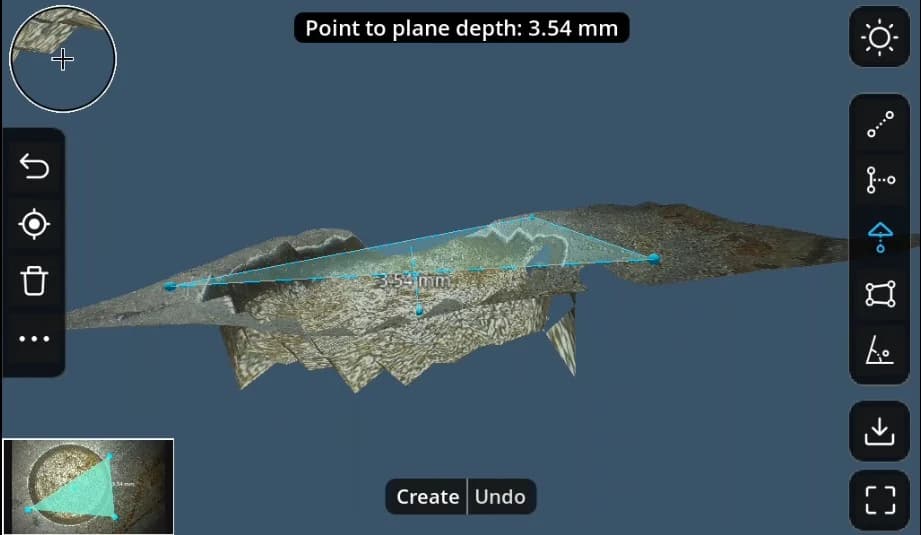

Profundidad
Distancia de un punto a un plano: corrosión, picaduras y desgaste de material.
- 04

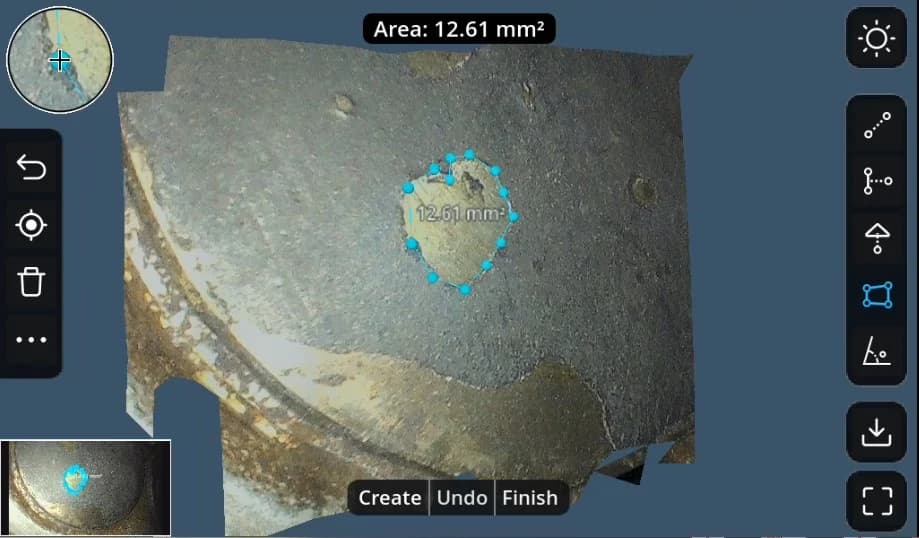

Área
Perímetro y área con varios puntos: extensión de corrosión o fallas de recubrimiento.
- 05

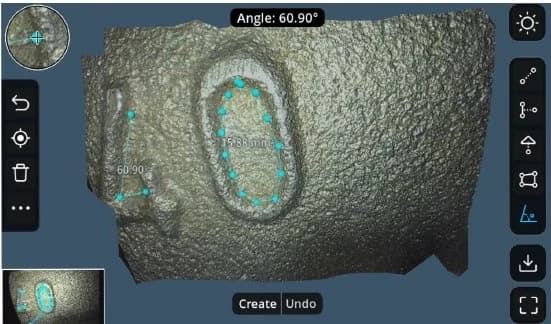

Ángulo
Ángulo entre dos líneas: desalineación, flexión o deformación.
- 06

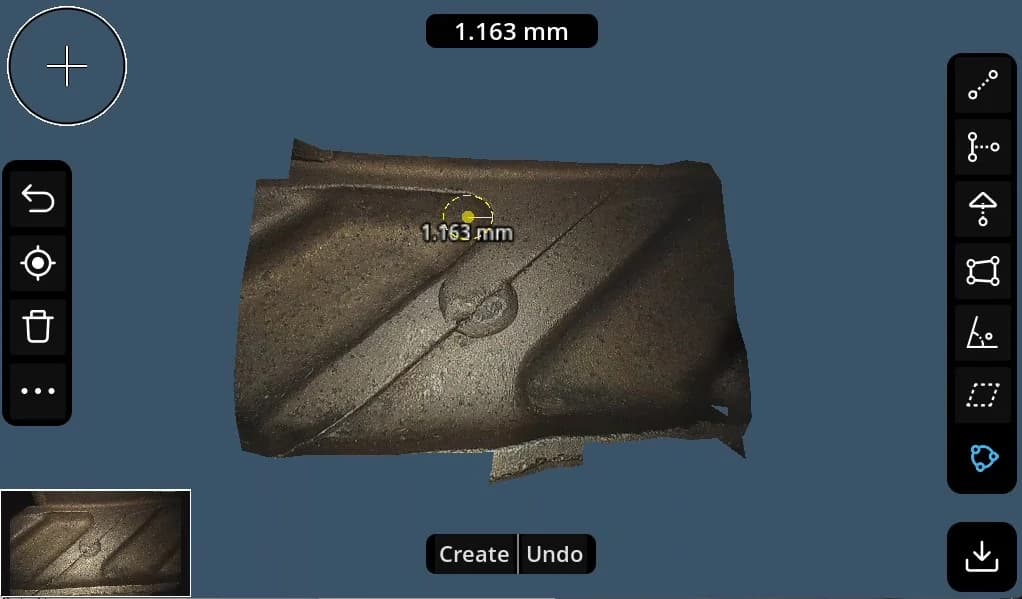

Radio
Radio a partir de tres puntos, ajustable sobre la pieza.
- 07

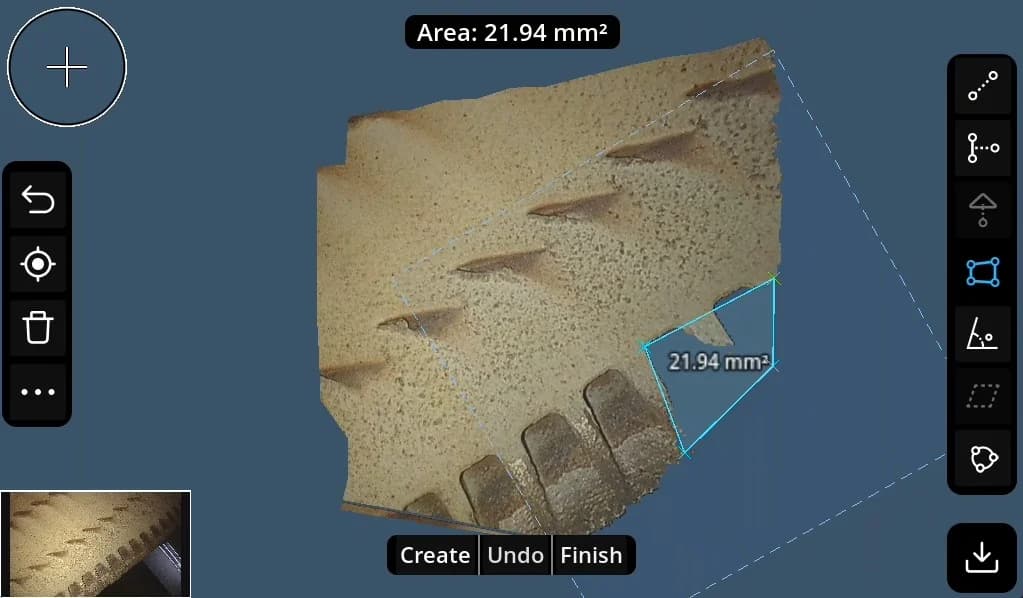

Plano de referencia
Plano virtual para medir donde faltan bordes o datos.
Especificaciones técnicas
| Pantalla | Táctil LCD 7" desmontable, 1024 × 600 |
|---|---|
| Imagen / video | 2560 × 1440 / 1920 × 1080 |
| Sonda | Ø 6,0 mm, visión dual, tungsteno, IP67 |
| Medición 3D | Active Stereo, distancia al objeto 10 – 40 mm |
| Longitudes de sonda | 3 m y 3,5 m |
| Campo de visión | 95° |
| Profundidad de campo | 10 mm – ∞ |
| Articulación | Total, ≥ 130°, joystick con bloqueo |
| Batería | Li-ion 8680 mAh intercambiable, ~5 h (sonda de 3 m), carga 4 h |
| Peso | 2200 g con sonda de 3 m |
| Conexiones | HDMI tipo D, USB-C, Wi-Fi, app VideoscopeX |
| Almacenamiento | microSD hasta 128 GB |
| Sistema operativo | Android |
| Protección | Unidad IP54, sonda IP67, caída de 1 m |
| Temperatura | Unidad −20 a 50 °C · sonda −10 a 100 °C, alertas a 60, 80 y 100 °C |
Especificaciones según la ficha técnica oficial de Mitcorp.
Sondas compatibles
| Modelo | Ø | Longitud | Visión | Campo de visión | Prof. de campo | Resolución | Articulación |
|---|---|---|---|---|---|---|---|
60D4W-FS-3M-TU-M | 6,0 mm | 3 m | Dual frontal / lateral | 95° | 10 mm – ∞ | 2560 × 1440 / 1920 × 1080 | Total, ≥ 130° |
60D4W-FS-3.5M-TU-M | 6,0 mm | 3,5 m | Dual frontal / lateral | 95° | 10 mm – ∞ | 2560 × 1440 / 1920 × 1080 | Total, ≥ 130° |
Configuraciones según la ficha técnica del fabricante. Confirme la disponibilidad al cotizar.
Aplicaciones
- Álabes de turbina
- Tuberías y soldaduras
- Intercambiadores y calderas
- Componentes de motor
- Aeronáutica, generación eléctrica, petróleo y gas

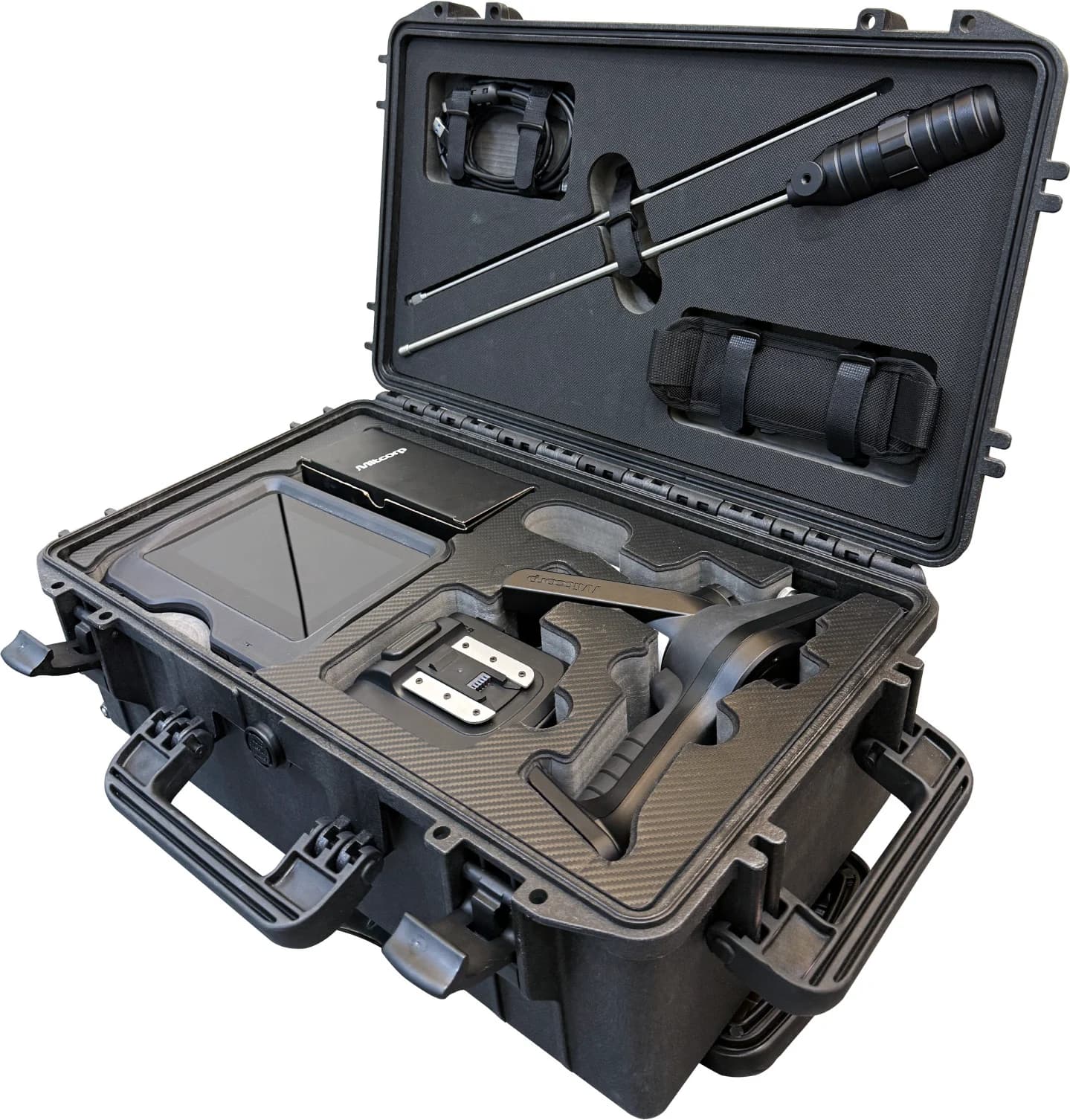

En el maletín
- 01Unidad X3000
- 02Sonda de visión dual de 6,0 mm
- 03Maletín con ruedas IP67
- 04Batería intercambiable
- 05Monópode
- 06Funda rígida (2 × 450 mm)
- 07Tapón de sujeción de sonda
- 08Bloque de calibración
- 09Correa para cuello
- 10Centradores de 18, 38 y 65 mm
- 11Adaptador de carga USB-C, cables HDMI, USB-C y USB a DC
- 12Kit de limpieza y tarjeta SD de 64 GB
Descarga
Ficha técnica oficial · X3000 HD 3D
Especificaciones completas, sondas y accesorios, tal como los publica el fabricante.
¿No sabe qué equipo necesita? Agende una asesoría gratuita.
Asesoría online gratuitaA través de la sonda
Lo que ve el X3000 HD 3D.
Imágenes de aplicación publicadas por el fabricante para este modelo: así se ve el interior de la máquina en pantalla.
En uso
Imágenes: Mitcorp
En campo
No es una animación. Es nuestro trabajo.
Hangares, talleres y plantas: así se ve una inspección de KVSG fuera de la pantalla.

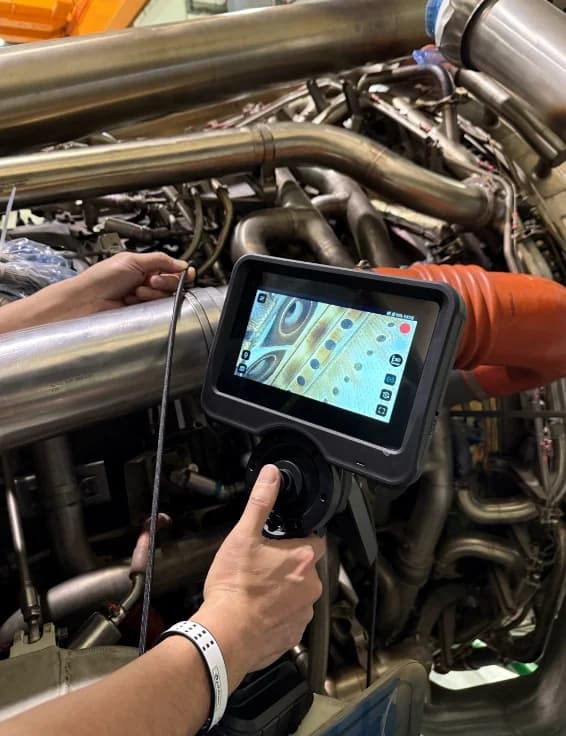

Inspección de un motor de turbina con videoscopio articulado
Videoscopio montado junto a un motor en taller
Análisis de la imagen interna en pantalla táctil
